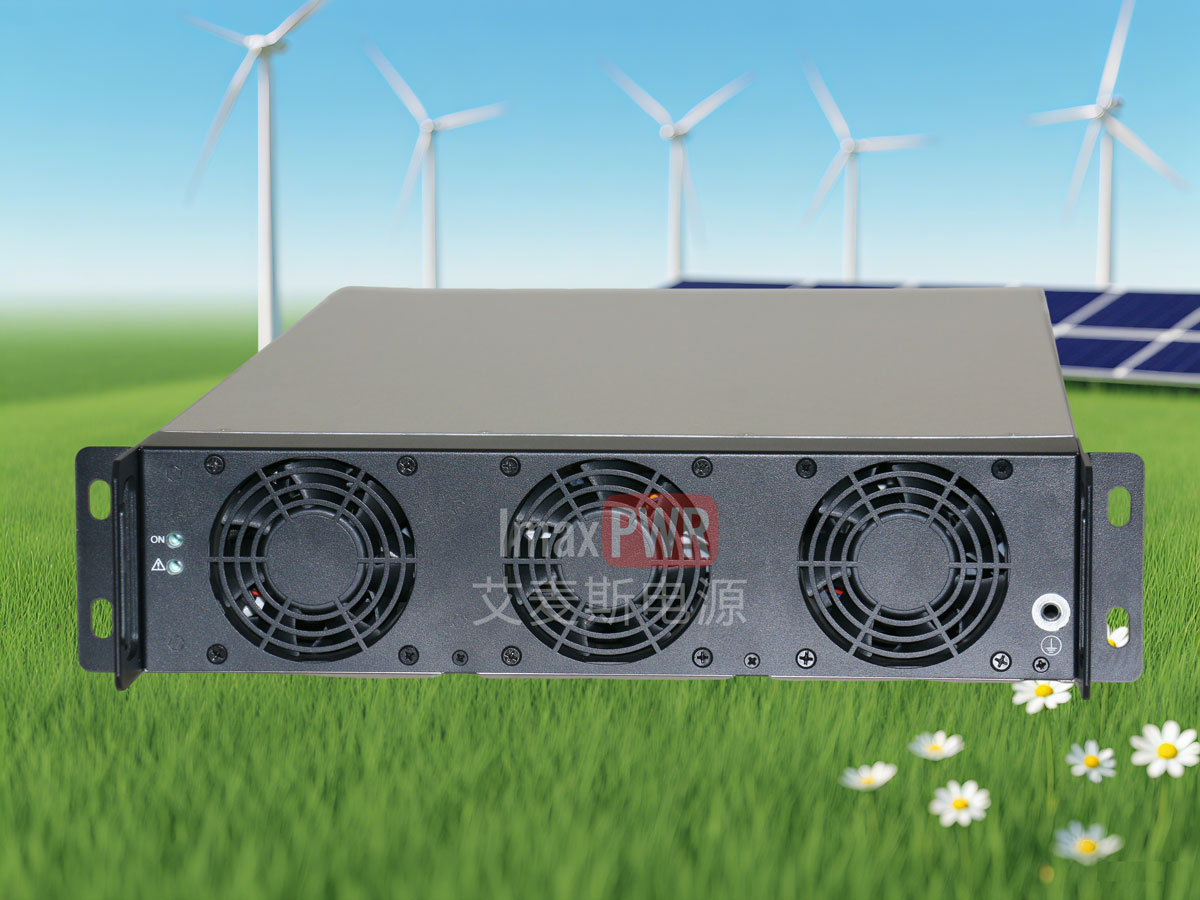

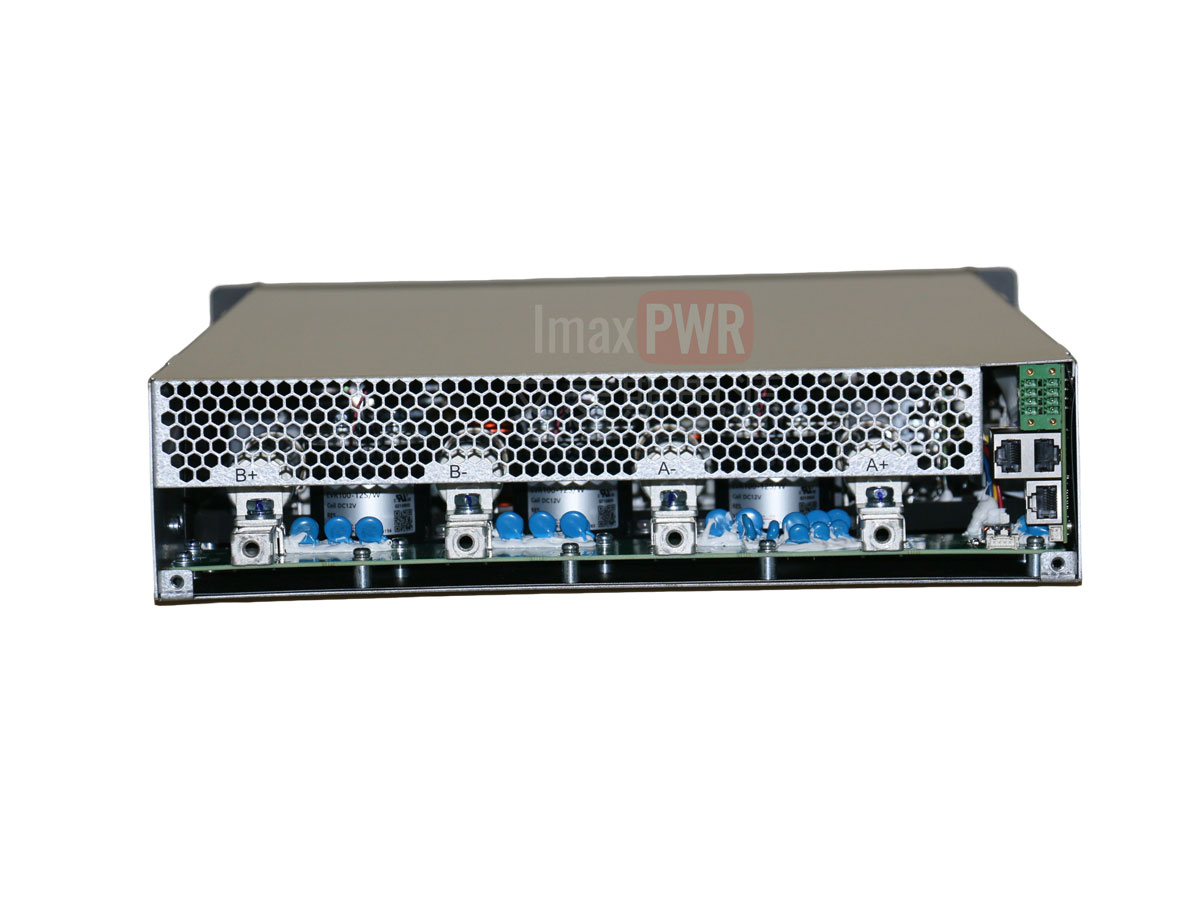

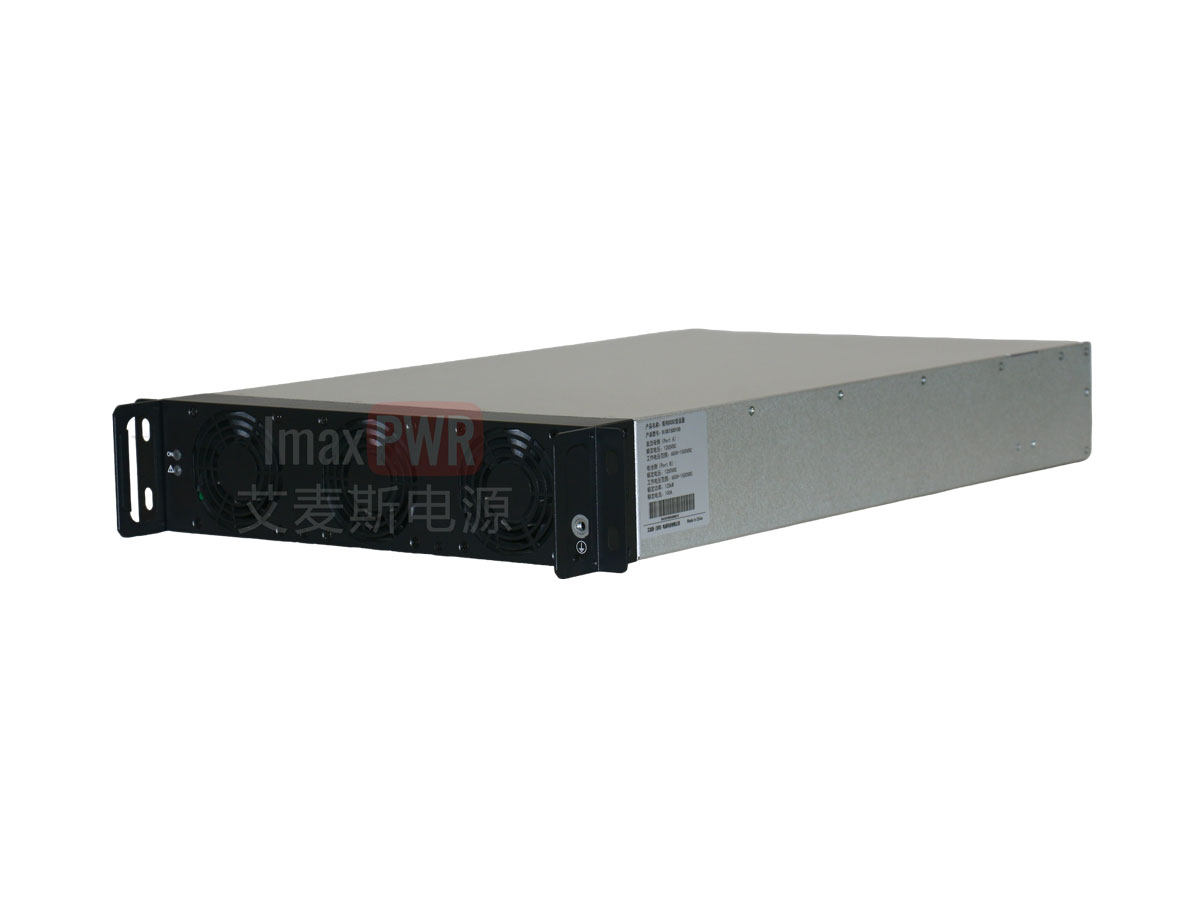

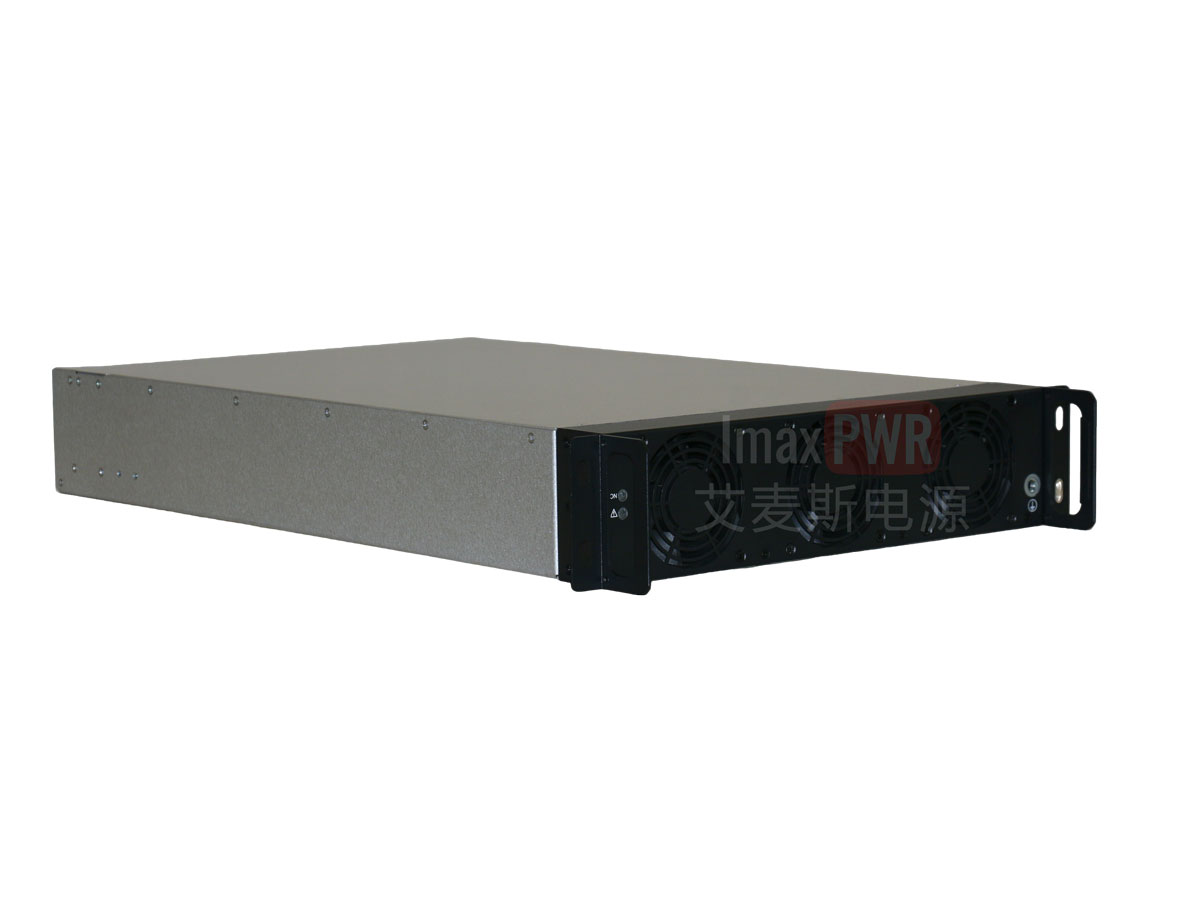

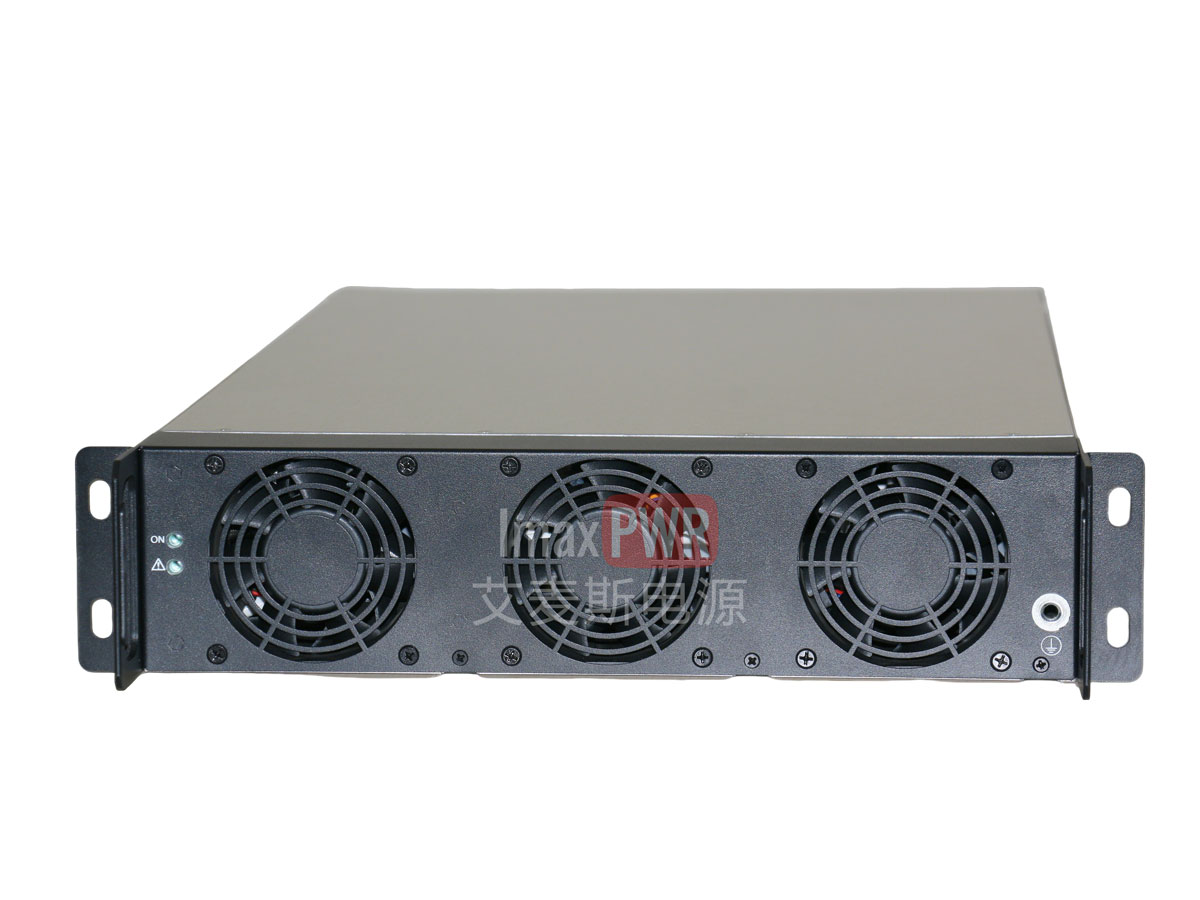

125kW 非隔離雙向直流變換器模塊

IMAXPOWER艾麥斯電源 - 高效率、高可靠性、高功率密度的儲能與電力變換核心模塊

典型應用場景

燃料電池發電

光儲充一體化系統

車網互動V2G

儲充檢系統

電池梯次利用

產品特點

高效率
寬功率范圍高達99.2%；CEC效率 >99%
高可靠性
集成短路保護，具備故障電流ms級切斷能力，短路容量I²t<50A²s
高功率密度
6.34kW/L，強迫風冷；集成控制單元、功率繼電器、熔斷器
多樣化功能
支持電流均衡的電并聯工作；支持恒流、恒壓充放電
安規認證
UL1741、IEC 62477-1認證標準，保障設備安全合規運行

功能特點

非隔離雙向直流變換器模塊，需在規格電壓范圍內工作，實現恒壓、恒流充放電功能。
采用模塊化設計，便于系統集成和維護。多個功率模塊可并聯運行，實現功率容量提升或冗余。
功率模塊集成數字控制器，對外提供通訊接口。模塊運行狀態及各監控電氣信號可通過通信方式上報系統。
功率模塊需要外部提供24V輔助電源。

保護與安全設計

多重集成保護
集成熔斷器、短路保護、過溫保護、通信故障保護等多重保護機制，全面保障設備與系統安全。
快速故障切斷
故障電流ms級切斷能力，短路容量I²t<50A²s，可快速限制故障電流，避免設備損壞。
參數可配置保護
過壓、欠壓、過流、過溫保護閾值可通過通信設定并保存，故障后可通過指令復位，提升運維便捷性。
嚴苛安規認證
通過UL1741、IEC 62477-1安規認證，滿足IEC 61000-4、FCC Part15電磁兼容標準，適配復雜電力環境。

產品規格參數

項目	參數	描述
直流母線側(PortA)
額定電壓(VANOM)	1500V
工作電壓范圍(VAMIN~VAMAX)	500V~1500V
過壓保護(VAOVP)	1570±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
欠壓保護(VAUVP)	470±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
電壓測量精度	0.5%	額定工作點
電壓控制精度	0.5%	如下垂控制使能，以下垂電壓為基準
額定電流(IANOM)	100A
電池側(Port B)
額定電壓(VBNOM)	1250V
工作電壓范圍(VBMIN~VBMAX)	500V~1500V
過壓保護(VBOVP)	1570±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
欠壓保護(VBUVP)	470±20V(默認)	1. 保護閾值可以通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
額定電流(IBNOM)	100A
過流保護 (IBOCP)	105%~120%，持續20s后保護>120%，0.1s內保護	1. 保護閾值默認基準為100A，可通過通信設定并保存 2. 保護故障鎖定，可通過通信指令復位
最大持續功率	125kW	端口電壓1250V以上
電流波紋有效值	≤5%IBNOM	額定工作點
電壓測量精度	0.5%	額定工作點
電壓控制精度	0.5%	如下垂控制使能，以下垂電壓為基準
電流測量精度	0.4%	額定工作點
電流控制精度	0.5%	額定工作點
效率
最大效率	≥99.2%	1000V以上
CEC效率	≥99%	額定工作點
輔助電源
輔助電源	電壓: 24V±2V 功率: <60W	外部供電
保護
熔斷器	集成	>=100kA, >=1500Vdc, L/R >=3ms
短路保護	集成	輸入或輸出端口短路
過溫保護	集成	過溫保護點可通過通信設定并保存
通信故障保護	集成	默認0.5s超時保護，時間可通信設定并保存
機械規格
尺寸 (寬×高×長)	350×85×600mm
質量	< 15kg
冷卻方式	強迫風冷
防護等級	Ip10
安裝方式	螺絲鎖附
常規參數
工作溫度	-25~45℃(電壓差40%以下) -25~40℃(電壓差40%以上)	40~55℃/45~55℃電流降額工作
存儲溫度	-40~70℃
工作相對濕度	5%~85%
工作海拔	4000m	3000m以上降額
噪聲	≤70dB, 環溫<30℃ ≤75dB, 最大
污染等級	Pd2
振動和沖擊	運行: IEC 60721-3-3, 3M12 運輸: IEC 60721-3-2, 2M5
通訊	RS-485, CAN, 以太網	通信協議請參考相關協議文檔
安全參數
耐受電壓	基本絕緣: 3.5kV, 50/60Hz, 60s 加強絕緣: 4.4kV, 50/60Hz, 60s	基本絕緣: 輸入與輸出, 輸入、輸出與機殼加強絕緣: 輸入、輸出與通信和輔電接口
過電壓等級	OV li
認證標準	IEC 62477, UL 1741
電磁兼容
EMI標準	IEC 61000-4, FCC Part15	Class A, 直流只測試輻射
EMS標準	IEC 61000-2
功能
工作模式	恒流、恒壓、恒功率、光伏模式
電流動態	<5ms	0%~90%幅值
暗啟動功能	支持
并聯功能	支持最大40臺并聯	恒壓模式電流不均衡度<7%
壽命
設計壽命	20年	風機壽命視實際工況進行維護或更換
計算MTBF	400 000小時	Telcordia SR332 Issue 3
