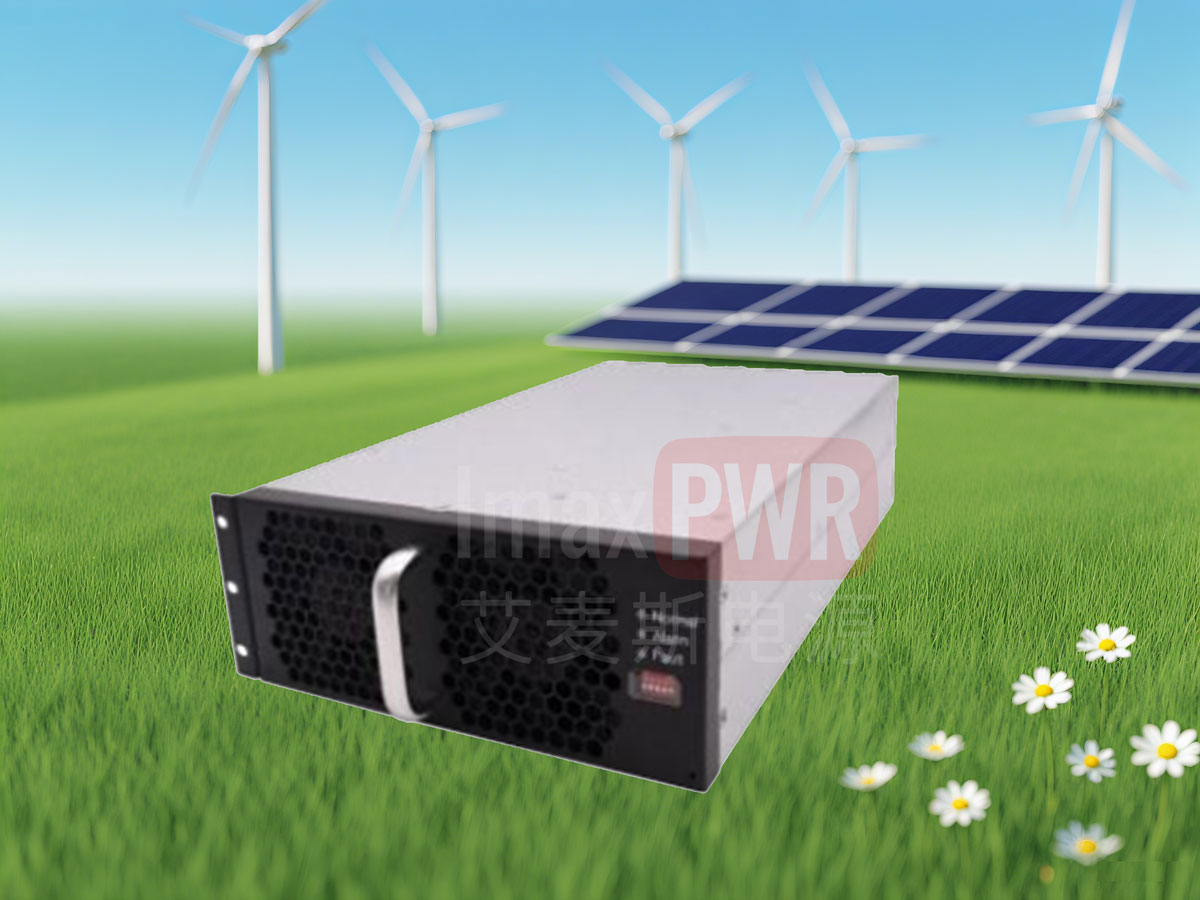

IMDC70120模塊是一款具有雙向高頻隔離DC-DC變換功能的變流模塊，電池側電壓范圍為20～70Vdc，直流母線側電壓范圍為90～265Vdc。電源模塊具有直流反接保護等多重安全保護，支持最高32臺并機擴容
IMDC70120模塊是一款具有雙向高頻隔離DC-DC變換功能的變流模塊，電池側電壓范圍為20～70Vdc，直流母線側電壓范圍為90～265Vdc。電源模塊具有直流反接保護等多重安全保護，支持最高32臺并機擴容，適用于各類儲能及電池測試系統。
作為雙向DC/DC變換單元，接入低壓電池組與直流母線，實現能量雙向流動，適用于戶用儲能、工商業儲能等場景。
為電池充放電測試提供高精度、高效率的能量轉換，支持多模塊并聯，滿足大批量電池化成分容需求。
配合儲能系統對退役電池進行梯次利用，穩定直流母線電壓，支持并離網切換，適用于海島、偏遠地區微電網。
作為直流母線穩壓和后備電源接口，實現光伏、儲能、負載之間的能量調度，提高供電可靠性。
與V2G充電樁配合，實現車輛到電網的能量回饋，提升充電樁的能源利用效率。
為各類電力電子設備提供雙向直流電源，模擬電池充放電特性，滿足研發和測試需求。
| 保護項目 | 動作條件 | 恢復方式 |
|---|---|---|
| 電池過壓告警 | ≥過壓保護設定值-2Vdc | 自動恢復（低于設定值-4Vdc） |
| 電池過壓保護 | ≥過壓保護設定值 | 自動恢復（低于設定值-5Vdc） |
| 電池欠壓告警 | ≤欠壓告警設定值 | 自動恢復（高于設定值+5Vdc） |
| 電池欠壓保護 | ≤欠壓保護設定值 | 自動恢復（高于設定值+5Vdc） |
| 母線過壓保護 | ≥300Vdc | 自動恢復（≤270Vdc） |
| 母線欠壓保護 | 故障停機 | 告警自動清除 |
| 反接保護 | 電池或母線反接 | 需排除反接后重啟 |
| 短路保護 | 直流母線或電池輸入短路 | 鎖死，需下電重啟或清除故障 |
| 過溫保護 | 溫度超過閾值 | 溫度恢復后自動恢復 |
| 防雷保護 | 共模 ±5kA | 內置防雷器件 |
| 項目 | 參數 |
|---|---|
| 工作溫度 (TA) | -40~50°C，40°C以上輸出功率降額 |
| 儲存溫度 | -40°C ~ +75°C |
| 污染等級 | 污染等級III |
| 海拔高度 | ≤2000m，2000m以上輸出功率降額 |
| 直流母線側特性 | |
| 電壓范圍 | 90~132Vdc / 187~265Vdc |
| 額定電壓 | 110Vdc / 220Vdc |
| 最大電流 | 25Amax（<185Vdc時 ≤18A） |
| 電池側特性 | |
| 電壓范圍 | 20~33Vdc / 34~70Vdc |
| 額定電壓 | 24Vdc / 48Vdc |
| 最大電流 | 120Amax |
| 額定功率 | 5kW |
| 穩壓精度 | ≤±1% |
| 電壓紋波 | ≤±2% |
| 穩流精度 | ≤±1% |
| 電流紋波 | ≤±2% |
| 軟啟動時間 | 3s ≤ t ≤ 8s |
| 空載損耗 | <50W（Vbat=48Vdc，放電模式） |
| 待機損耗 | <7W（Vbat=48Vdc，放電模式） |
| 保護特性（部分） | |
| 電池過壓告警 | ≥過壓保護設定值-2Vdc |
| 電池過壓告警恢復 | <過壓保護設定值-4Vdc |
| 電池過壓保護 | ≥過壓保護設定值 |
| 電池過壓恢復 | <過壓保護設定值-5Vdc |
| 電池欠壓告警 | ≤欠壓告警設定值 |
| 電池欠壓告警恢復 | >欠壓告警設定值+5Vdc |
| 電池欠壓保護 | ≤欠壓保護設定值 |
| 電池欠壓恢復 | >欠壓保護設定值+5Vdc |
| 母線過壓保護 | ≥300Vdc |
| 母線過壓保護恢復 | ≤270Vdc |
| 母線欠壓保護恢復 | 故障停機后，告警自動清除 |
| 反接保護 | 具有電池反接和直流母線反接保護功能 |
| 短路保護 | 具備直流母線與電池輸入短路保護，短路后鎖死，需下電重啟或清除故障 |
| 過溫保護 | 具有過溫保護，溫度恢復后自動恢復正常工作 |
| 其他特性 | |
| 安規認證 | GB/T34120-2017、GB/T34133-2017 |
| EMC | GB/T17626.5-2008、GB/T17626.6-2008、GB/T17626.4-2008 |
| 防雷 | 電池輸入&母線端口：共模±5kA |
| 可靠性 (MTBF) | >100萬小時（25°C） |
| 噪聲指標 | <60dB |
| 防護等級 | IP20 |
