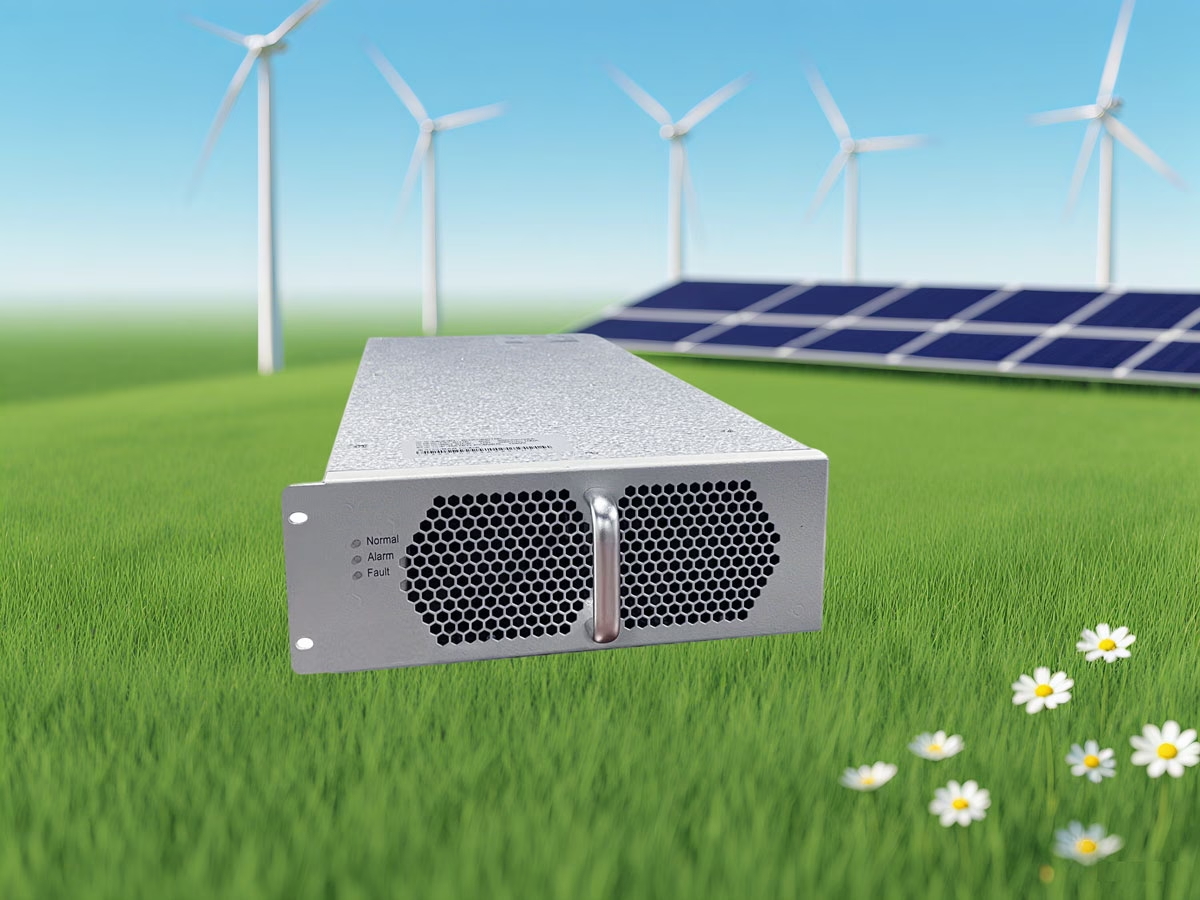

IMDC75040II 系列 高頻隔離 · 能量雙向流動 采用軟開關諧振技術 · 效率高達 97% · DSP 全數字控制 · CAN/RS485 通信 · 支持 16 臺并聯
采用軟開關諧振技術 · 效率高達 97% · DSP 全數字控制 · CAN/RS485 通信 · 支持 16 臺并聯
該 DC/DC 模塊采用高頻隔離雙向變換技術，即軟開關諧振技術，效率高，且變換器能量雙向流動，充放電自動轉換；采用 DSP 設計，支持模塊并聯功能，支持 CAN/RS485 通信，方便與第三方設備進行通訊和控制。
該電源模塊廣泛應用于共直流母線的應用場景，如光儲充、儲充、電池梯次利用儲能、車網互動 V2G 等多能互補的場景，電池與直流母線高頻隔離，是能量雙向流動應用行業的首選產品。
表1-2 IMDC75040II 模塊技術參數
| 產品型號 | IMDC75040II | ||
|---|---|---|---|
| 充電部分 | |||
| 母線側參數 | |||
| 母線電壓范圍 | 600Vdc ~ 850Vdc | ||
| 母線電流 | ≤34A | ||
| 輸出電壓 | 200 ~ 750VDC | ||
| 輸出電流 | 40A MAX | ||
| 輸出額定功率 | 20kW | ||
| 輸出功率降額 | 500V 以上恒功率 20kW；500V 以下恒流 40A | ||
| 電池側參數 | |||
| 充電效率 | 97% Max | ||
| 穩壓精度 | ± 0.5% | ||
| 穩流精度 | ± 1% | ||
| 紋波系數 | < 1%Vo | ||
| 軟啟動時間 | 3s ≤ t ≤ 8s | ||
| 放電部分 | |||
| 電池側參數 | |||
| 電池側電壓范圍 | 200 ~ 750VDC | ||
| 電池側電流 | 40A Max | ||
| 母線側參數 | |||
| 直流母線電壓范圍 | 600Vdc ~ 850Vdc | ||
| 輸出額定功率 | 20kW | ||
| 輸出功率降額 | 500V 以上恒功率 20kW；500V 以下恒流 40A | ||
| 放電效率 | 97% Max | ||
| 其他性能 | |||
| 過壓保護 | 具備 | ||
| 過流保護 | 具備 | ||
| 短路保護 | 具備 | ||
| 過溫保護 | 具備 | ||
| 工作溫度 | -30 ~ 65 °C，55 °C 以上輸出功率降額 | ||
| 儲存溫度 | -40 ~ 75 °C | ||
| 噪聲 | < 60dB | ||
| 尺寸（寬*高*深） | 226*86*575mm | ||
| 重量 | 11Kg | ||
| 防護等級 | IP20（單模塊） | ||
| 冷卻方式 | 智能調速，強制風冷 | ||
| 認證標準 - 安規 | GB/T 34120-2017 電化學儲能系統儲能變流器技術規范 | ||
| 認證標準 - EMC | GB 9254-2008 | ||
表1-3 IMDC75040II-MPPT 模塊技術參數
| 產品型號 | IMDC75040II-MPPT | ||
|---|---|---|---|
| MPPT 光伏輸入參數 | |||
| 電壓范圍 | 200 ~ 730VDC | ||
| 額定功率 | 20kW | ||
| 最大輸入電流 | 40A | ||
| PV 最佳輸入 | 500 ~ 700Vdc | ||
| 額定輸入電壓 | 500Vdc | ||
| 光伏開路電壓 | 730Vdc | ||
| 直流母線輸出參數 | |||
| 直流母線電壓范圍 | 600Vdc ~ 850Vdc（推薦 750V） | ||
| 輸出額定功率 | 20kW | ||
| 輸出功率降額 | PV 輸入 500Vdc 以上限功率 20kW；500Vdc 以下限電流 40A | ||
| 放電效率 | 97% Max | ||
| 其他性能 | |||
| 過壓保護 | 具備 | ||
| 過流保護 | 具備 | ||
| 短路保護 | 具備 | ||
| 過溫保護 | 具備 | ||
| 工作溫度 | -30 ~ 65 °C，55 °C 以上輸出功率降額 | ||
| 儲存溫度 | -40 ~ 75 °C | ||
| 噪聲 | < 60dB | ||
| 尺寸（寬*高*深） | 226*86*575mm | ||
| 重量 | 11Kg | ||
| 防護等級 | IP20（單模塊） | ||
| 冷卻方式 | 智能調速，強制風冷 | ||
| 通訊接口 | CAN 2.0B / RS485 | ||
| 認證標準 - 安規 | GB/T 34120-2017 電化學儲能系統儲能變流器技術規范 | ||
| 認證標準 - EMC | GB 9254-2008 | ||
多能互補的應用場景，如大型充電站或換電站，“光儲充”或“儲充”一體化充電站使用的是清潔能源供電，通過光伏發電后儲存電能，光伏、儲能和充電設施形成了一個微網，根據需求與公共電網智能互動，并可實現并網、離網兩種不同運行模式。儲能系統的使用還能緩解充電樁大電流充電時對區域電網的沖擊；削峰填谷，賺取電費差價。采用共直流母線的供電方案，光伏、儲能、充電樁、DC/DC 負載等，減少 AC/DC 變換環節，減少投資成本，并提高了系統效率。電動汽車儲能，就是雙向直流充電樁，既可充電又可放電，實現在受控狀態下電動汽車能量與電網之間能量的雙向互動與交換；實現電動汽車充便宜電、低谷電，高峰時段放電，車主賺取電費差價。提升負荷柔性，減少配網投資，消納清潔能源；助推電動汽車產業發展，減少公共充電設施占地。
車載移動儲能移動儲能車，裝載有大量電池，使用該 DC/DC 模塊，可實現對車充電、給直流負載供電等多種應用場景。電動汽車通過該 DC/DC 模塊給直流負載供電，實現電動汽車儲能 V2L。
工作模式：充電模式（母線 → 電池） · 放電模式（電池 → 母線 / 負載） · MPPT 光伏輸入（PV → 母線）
數據來源：艾麥斯電源官方技術規格書
全高頻隔離設計 · DSP+CPLD 全數字控制 · 多重軟硬件保護機制
