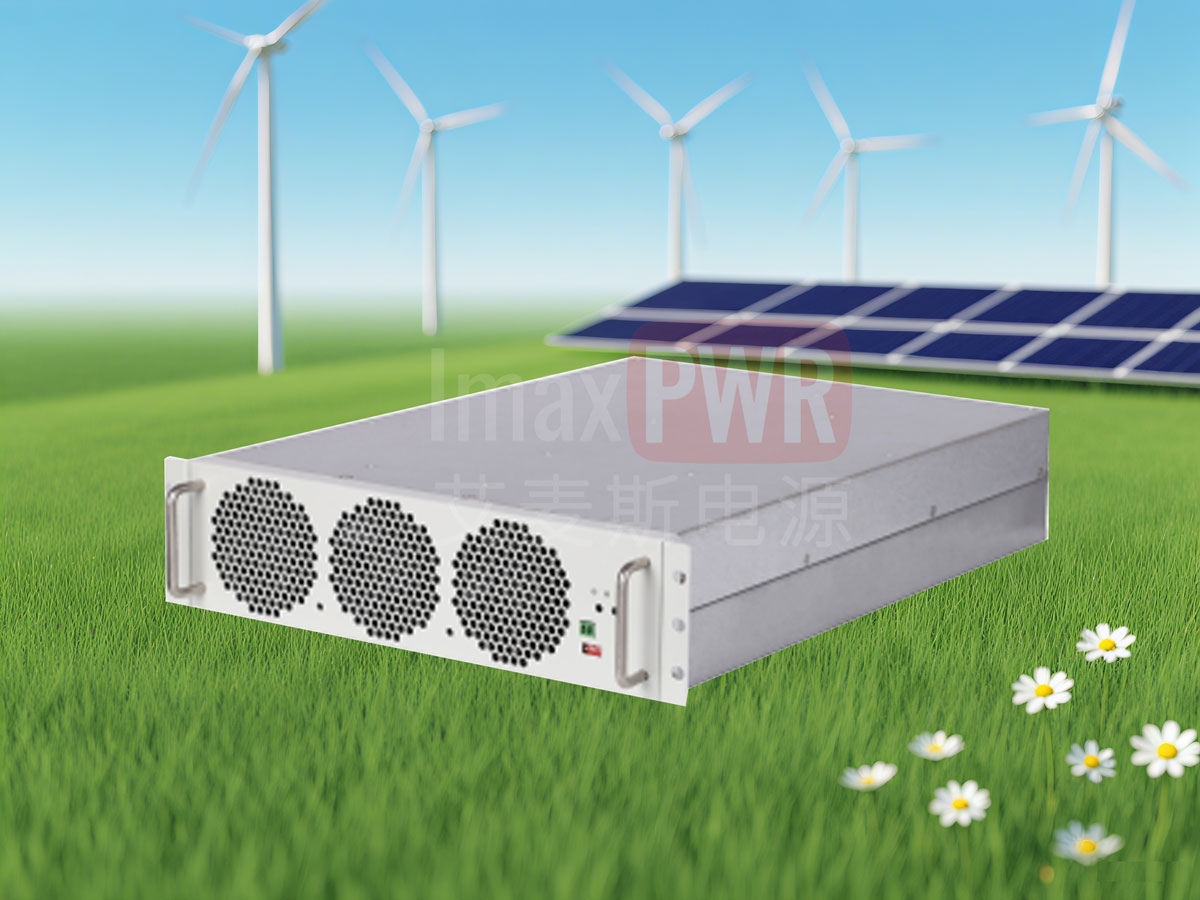

第二代雙向儲能變流器模塊 BAC系列

BAC1K070(此型號已下線) / BAC300100-II

產品基于第一代機型全面迭代升級，整機體積僅為初代58%，功率密度大幅提升，全高頻隔離雙向交直流變換設備，適配儲能、電池測試、車網互動多場景

典型應用場景

車網互動V2G

電池化成與分容

電池梯次利用儲能

直流電源老化測試設備

核心功能與產品優勢

一、更安全可靠

采用全高頻隔離設計，完全隔離電池、電網與負載，從硬件層面保障電氣安全；
雙DSP+CPLD全數字化控制架構，配備多重多級軟硬件協同過流、過壓、過溫保護機制，運行穩定可靠；
具備成熟穩定的并聯擴容能力，單系統最多支持12臺模塊并聯，靈活拓展整機功率；
電網電壓、頻率自適應范圍寬，擁有極強的電網適配能力，適配國內外各類供電工況。

二、更高轉換效率

對比傳統工頻雙向電源方案，取消笨重工頻隔離變壓器，整機綜合效率95%以上；
AC/DC側采用三電平功率拓撲結構，峰值轉換效率最高可達98%；
DC/DC側搭載軟開關諧振變換技術，大幅降低開關損耗，峰值轉換效率最高可達98%。

三、更智能友好

可配套STS靜態切換模塊，實現并網、離網工況無縫切換；支持V2G車網互動并網放電功能；
電壓覆蓋100V~750V乘用車動力電池全電壓區間，電池適配范圍廣；
寬幅電網電壓輸入區間，同時支持50Hz/60Hz雙頻率自動適配，海內外場景通用。

四、更低整機成本

相比傳統工頻雙向電源，省去工頻隔離變壓器，整機物料、結構成本大幅降低；
單套電路集成充電、逆變雙向功能，充放電一體化設計，減少設備配套數量。

五、更靈活模塊化配置

第二代整機體積僅為第一代機型58%，結構緊湊、功率密度顯著提升；型號升級：BAC1K070(此型號已下線)，BAC300100-II；
模塊支持熱插拔設計，系統擴容、現場維護便捷，系統配置靈活多變。

產品規格參數

規格參數分類		BAC1K070(此型號已下線)	BAC300100-II
交流側充電參數	額定電網電壓	400Vac（380/400/415Vac可軟件設置）
	電網電壓范圍	304Vac ~ 485Vac
	電網頻率	50/60±5%，雙模式自適應
	電氣制式	三相四線 3W+PE
	滿載輸入電流	≤38A	≤29A
	功率因數	≥0.99（滿載工況）
	電流諧波	<3%（滿載工況）
電池側充電參數	輸出電壓區間	200~1000VDC，額定280VDC	40~300VDC，額定150VDC
	額定輸出電流	70A	100A
	額定充電功率	20kW	15kW
	功率降額區間	280Vdc~1000Vdc恒功率；200Vdc~280Vdc恒流70A	150Vdc~300Vdc恒功率；40Vdc~150Vdc恒流100A
	充電轉換效率	SiC器件最高95%；Si器件94%	SiC器件最高95%；Si器件94%
	穩壓精度	±0.5%
	穩流精度	±1%
	輸出紋波系數	<1%Vo
放電部分參數
電池側放電參數	電池電壓范圍	200 ~ 1000VDC，額定280VDC	40 ~ 300VDC，額定150VDC
電池側放電參數	最大放電電流	70A Max	100A Max
交流側放電參數	放電工況	V2G并網放電
	電網電壓范圍	304Vac ~ 485Vac
	電網頻率	50/60±5%雙模式自適應
	額定輸出功率	20kW	15kW
	放電轉換效率	SiC器件最高95%；Si器件94%	SiC器件最高95%；Si器件94%
保護功能
硬件保護	過壓保護	具備	具備
	過流保護	具備	具備
	短路保護	具備	具備
	過溫保護	具備	具備
環境性能參數
環境指標	工作溫度區間	-30 ~ 65℃，55℃以上輸出功率自動降額
	存儲溫度區間	-40 ~ 75℃
	運行噪音	<60dB
	冷卻方式	智能調速強制風冷
機械尺寸參數
機械參數	整機尺寸（寬深高）	32045986mm
	單模塊重量	13.5kg	12kg
	防護等級	IP20（單機柜內部使用）
認證執行標準
安規/性能/EMC	執行標準	同時滿足儲能變流器、車載充電機雙體系標準： GB/T34120-2017電化學儲能系統儲能變流器技術規范； GB/T34133-2017儲能變流器檢測技術規程； NB/T33001-2018電動汽車非車載傳導式充電機技術條件； NB/T33008-2018電動汽車充電設備檢驗試驗規范
