產品特點

• 高效節能
  • 恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出
  • 高效率：專利拓撲，最高效率>96%
  • 超低待機功耗：<9W
• 安全可靠
  • 內置智能放電電路：自動泄放殘留電荷，系統可靠性高
  • 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
  • 電池防反灌：有效保護電池，同時確保系統可靠安全運行
  • 可靠認證：通過開普、國網電科院的認證
• 智能便捷
  • 全數字化控制：雙DSP設計，高可靠性控制
  • 無損傷熱插拔：即插即用，維護便捷
  • 協議兼容：兼容英飛源及國網標準通信協議
• 廣泛適配
  • 寬輸出電壓范圍：200Vdc~1000Vdc，適配各類動力電池及儲能電池
  • 寬溫度范圍：-40℃ ~ +75℃，適應各種場景應用
  • 獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景
  • 國網標準：尺寸、接口及協議符合國網標準

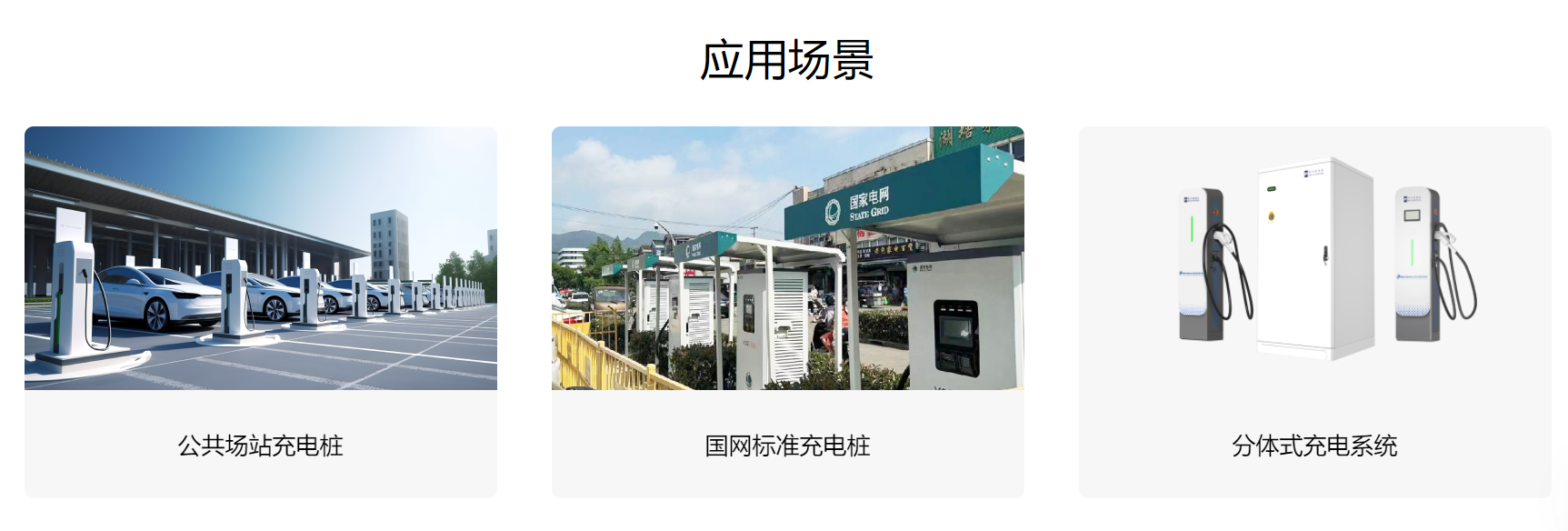

應用場景

• 公共場站充電樁
  國網標準充電樁
  分體式充電系統

基本參數

交流輸入

直流輸出

工作環境

其他參數

• 型號: SEG1K070

• 輸入電壓范圍: 285Vac~475Vac，3L+PE

• 輸出電壓范圍: 200Vdc~1000Vdc，調壓步進為0.1Vdc

• 恒功率輸出電壓范圍: 300Vdc~1000Vdc

• 輸出功率: 20kW

• 最大輸出電流: 67A

• 尺寸: 84mm（高）×218mm（寬）×458mm（深）（不含把手及端子凸出部分）

• 輸入電壓范圍: 285Vac~475Vac，3L+PE

• 最大輸入電流: <37A

• 頻率范圍: 45Hz~65Hz

• 功率因數: ≥0.99

• 效率(滿載): >95.5%

• THD: <5%

• 穩壓精度: <±0.5%

• 穩流精度: ≤±1%（輸出負載20%~100%額定范圍）

• 輸出限流: 0.2~67A連續可調

• 均流: 不平衡度<±5%

• 輸出電流: 0~67A

• 恒功率輸出電壓范圍: 300Vdc~1000Vdc

• 電壓范圍: 200Vdc~1000Vdc，調壓步進為0.1Vdc

• 輸出功率: 20kW

• 相對濕度: ≤95%RH，無冷凝

• 海拔高度: 2000m，2000m以上需要考慮降額使用

• 冷卻方式: 強迫風冷

• 工作溫度: -40℃~+75℃，+55℃以上降額使用

• 尺寸: 84mm（高）×218mm（寬）×458mm（深）（不含把手及端子凸出部分）

• 重量: ≤13kg

• 通信方式: CAN總線

• 平均無故障時間（MTBF）: >500,000小時

• 滿足規范: GB/T18487、NB/T33001、NB/T33008
